防爆鋼絲繩電動葫蘆是易燃易爆工廠中常用的起重設備，它的應用可以避免工廠內在從事起重吊裝作業過程中因摩擦而產生火花，再進一步避免火災爆炸事故的發生。在鋼絲繩電動葫蘆的零部件中，斷火式限位器又處于一個非常關鍵的位置。

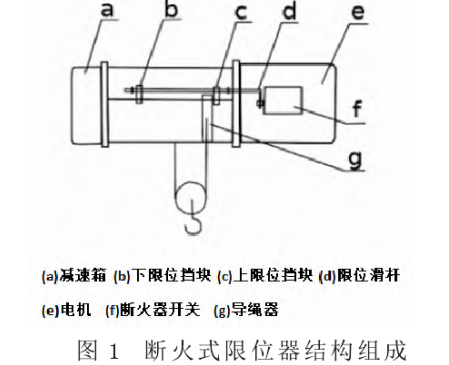

斷火式限位器由斷火器開關、限位滑桿、上限位擋塊、下限位擋塊、導繩器組成，起升機構上下移動時，導繩器隨著鋼絲繩纏繞方向左右移動，當起升機構運行到上下極限位置時，導繩器推動安裝在限位滑桿上的上下限位擋塊使滑桿滑動，從而帶動接在電動葫蘆起升主回路中的斷火器開關觸點通斷，來分別通斷起升電機的上下動作。
常見的接線方式如下圖
防爆鋼絲繩電動葫蘆的斷火式限位器使用簡單機構就實現了上下限位功能，且是使用安全開關的方式強制切斷主回路的動力來源，即使存在接觸器觸點粘連的情況也能斷開。
